大疆红外热分析工具是大疆推出的一个红外照片处理、分析软件，可以获取拍摄物体温度信息，精确定位故障点，使用的时候只需要将添加需要进行分析的红外图片既可进行状态分析，提供了点测温、区域测温、放大、缩小、截图等功能，还可自定义温度单位，显示相关图片属性参数。

大疆红外热分析工具是大疆官方推出的一个红外照片处理、分析软件，可以获取拍摄物体温度信息，精确定位故障点，使用的时候只需要将添加需要进行分析的红外图片既可进行状态分析，提供了点测温、区域测温、放大、缩小、截图等功能，还可自定义温度单位，显示相关图片属性参数。

软件原理

一、系统简介

红外热像仪能够对电气设备间的温升异常进行检测，是目前电力领域公认的最好的故障检测方法，已列为状态检修工作的必要环节。红外热图谱网络化分析管理系统可实现对电力设备红外图谱的预处理、诊断分析和查询管理，同时具备知识共享和培训功能，支持工作流程管理，系统目前兼容国内外主流的手持、便携式在线红设备拍摄的热图谱。

二、实现原理

基于各品牌热像拍摄的热图的基础上，实现对各种类型，各种格式热图谱的温度信息进行重新解读与再分析，并依据国网公司最新《DLT664-2008带电设备红外诊断应用规范》和红外专业人员积累的故障分析处理建议建立红外故障分析判断数据库、典型故障数据库及设备标准图库等，从而达到对各品牌红外图谱的“预处理”和智能化诊断，生成诊断报告，从而及时准确地发现问题，指导相关部门进行相应的检修计划。

软件特色

1、红外图谱预诊断功能：实现对批量上传图谱的预诊断和精确诊断，大大减少工作量，规范有红外巡检工作的流程和效率;

2、全区域远程分析、诊断和管理功能：实现对现场巡检时发现的疑难图谱远程协助分析，提高故障发现和故障处理的响应时间，图谱管理查询功能实现对大量红外图谱的分类归档管理，按设备类型、故障类型建立故障判断数据库、典型故障库、标准图像库等;

3、知识共享和培训功能：电网红外诊断共享数据库是远程的数据仓库、案例库和知识库，各部门可以在区域范围内相互共享红外诊断图库和经验，对专业人员进行红外诊断技能培训;

4、红外诊断报表生成功能：系统支持自动生成诊断报表，并可根据要求定制报表模版。

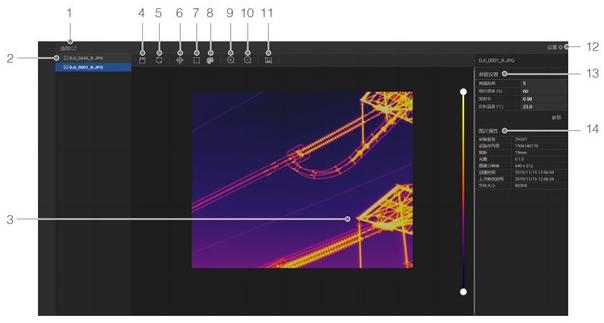

软件功能

1、添加

点击按键，添加需要进行分析的红外图片

添加目录

通过“添加目录”的方式可以把整个目录的图片一次性加载到软件中，鼠标右键点击文件目录可以使用如下功能：“打开所在目录”，“移除目录”

添加图片

通过“添加图片”的方式则可以添加单张图片（或通过拖动的方式把图片加载到软件中），鼠标右键点击该图片可以使用如下功能：“打开所在目录”，“移除目录”

2、树形目录

树形目录用于展示所添加的图片，支持显示多级目录

3、工作区

点击树形目录中的图片可加载到工作区中

4、保存

点击保存按键，保存当前测温点、测温区域、测温调色盘等数据到R-JPEG图像中，这些信息仅在使用大疆红外热分析软件时会被看到，使用其他软件打开图片时不可见

5、重置

点击按键，可以吧“点测温”、“区域测温等”测量信息清空并且会恢复调色盘的效果到白热状态，重新进行测量和分析

6、点测温

点击按键后，使用鼠标左键点击图片中需要测量的点，会在图片中显示该点的温度，通过鼠标拖动可改变需要测温的点，右键点击该点可以进行删除操作

7、区域测温

点击按键，进行区域测温，可测量图片矩形区域内的最高和最低温度，点击鼠标左键并拖动以选取测温区域范围，点击拖动矩形框可以改变需要测量的位置，右键点击该区域可以进行删除操作

8、调色盘

点击按键，切换调色盘可以使用不同的伪彩色显示红外图片，并且可以通过工作区域右侧的色度条调节该伪彩色的色阶

9、放大

每次点击按键，可以把图片放大10%，也可以通过滚轮向上滑动进行放大操作

10、缩小

每次点击按键，可以把图片缩小10%，也可以通过滚轮向下滑动进行缩小操作

11、截图

点击按键，保存当前工作区中的图片到硬盘中

12、设置

语言设置：支持的语言类型包括中文和英文

温度单位设置：支持的温度单位包括设置度、华氏度和开尔文

关于：了解当前软件版本

13、参数设置

测温距离、相对湿度、发射率、反射温度

14、图片属性

显示相关图片属性参数，包括：设备型号、设备序列号、焦距、光圈、图像分辨率、创建时间、上次修改时间、文件大小

支持设备

Mavic 2 行业进阶版，Zenmuse H20T

软件测评

工具主要用于分析，处理红外照片

广泛应用于工业，科研，国防，民用等各行业领域

通过分析设备图片的温度信息，及时发现、预防、处理重大事故

以上就是大疆红外热分析工具的全部内容了，非凡软件站为您提供最好用的软件，为您带来最新的游戏！

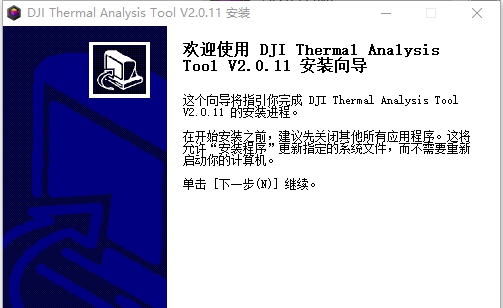

下载帮助：点击大疆红外热分析工具软件立即下载，解压后安装，一直点下一步，直到安装完成，再打开使用。
