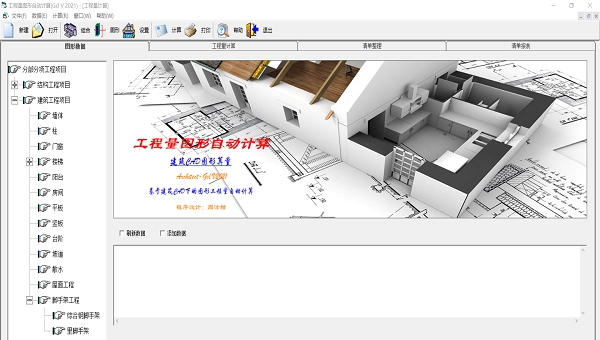

工程量图形自动计算软件 V2027下载

工程量图形自动计算软件软件

工程量图形自动计算是款易学易用的建筑物工程量计算程序，不仅拥有处理建筑平面图的能力，华具备了专业的结构工程量的计算能力，从建模到计算，该软件都能为您提供高效快捷的服务，计算数据符合工程量的计算规则，欢

工程量图形自动计算是款易学易用的建筑物工程量计算程序，不仅拥有处理建筑平面图的能力，华具备了专业的结构工程量的计算能力，从建模到计算，该软件都能为您提供高效快捷的服务，计算数据符合工程量的计算规则，欢迎大家下载使用。

软件特色

以《天正建筑CAD TArch8.5》至《T20天正建筑V6.0》作为绘图建模平台，通过《AutoCAD》的数据接口，把《天正建筑CAD》的图形通过用“LIST”命令提取成为图形数据文件，再把数据文件经过分类处理，成为可供建筑工程概预(结)算使用的工程量数据文件。

Gcl V2021不但配备了处理建筑平面图的能力，同时通过简化和模拟图形，也具备了结构工程量的计算能力，但不能计算钢筋工程量。

软件功能

一、结构图形可以计算：桩基础、独立基础、筏板基础、条形基础、桩承台的混凝土工程量和相应的土方工程量、模板工程量，混凝土泵送费。梁、柱、墙、楼梯、阳台、平板、竖板的混凝土工程量，模板工程量。1. 结构工程量

1-1. 墙、梁(TCH_WALL)

墙：指混凝土剪力墙，用墙体图元表示，可计算直形墙和弧形墙，绘图建模时用不同的颜色来区分不同的构件，程序也依据图元的颜色来识别计算各类构件的工程量。

直墙：黄色(2)，弧墙：绿色(3)，电梯墙：青色(4)

梁：用墙体图元表示，可计算直形梁和弧形梁，定义梁的高度时，(梁高-板厚)，梁的计算长度是按绘墙体时的起点至终点之间的距离计算，如框架梁或要取静空长度计算时，墙线可绘在柱边与柱边之间的距离;梁可以用垂直移动功能把它移到柱顶或柱底，梁的标高不影响工程量的计算结果。弧形墙、梁要用“绘制墙体”功能绘制。

梁：随层，条形基础：蓝色(5)，弧梁：粉红(6)，基础梁：白色(7)，圈梁：红色(1)，其他梁：8

1-2. 柱(TCH_COLUMN)

Gcl可以计算矩形、圆形、异形柱、各类桩基础。绘图建模时用不同的颜色来区分不同的构件，程序也依据图元的颜色来识别计算各类构件的工程量。

柱：随层，构造柱：白色(7)，预制管桩：黄色(2)，沉管灌注桩：绿色(3)，钻(冲)孔桩：青色(4)，旋挖桩：蓝色(5)，人工挖孔桩：分红色(6)

1-3. 阳台(TCH_BALCONY)

计算阳台的结构工程量，混凝土和模板安装工程量。

1-4. 楼梯

1-4-1. 双跑楼梯(TCH_RECTSTAIR)

用天正建筑CAD的“双跑楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-2. 直线梯段(TCH_LINESTAIR)

用天正建筑CAD的“双跑楼梯”功能绘制，工程量中不包括休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-2.弧梯段(TCH_ARCSTAIR)

用天正建筑CAD的“圆弧楼梯”功能绘制，工程量中已不包括休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-4. 双分平行楼梯(TCH_PARALLELSTAIR)

用天正建筑CAD的“双分平行楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-5. 双分转角楼梯(TCH_CORNERSTAIR)

用天正建筑CAD的“双分转角楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-6 双分三跑楼梯(TCH_DOUBLEMULSTAIR)

用天正建筑CAD的“双分三跑楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-7. 交叉楼梯(TCH_SCISSORSSTAIR)

用天正建筑CAD的“交叉楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-8. 剪刀楼梯(TCH_CROSSSTAIR)

用天正建筑CAD的“剪刀楼梯”功能绘制，工程量中不包括休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-9. 矩形转角楼梯(TCH_RECTCORNERSTAIR)

用天正建筑CAD的“矩形转角楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-10. 三角楼梯(TCH_TRIANGLESTAIR)

用天正建筑CAD的“三角楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算。

1-4-11. 多跑楼梯(TCH_MULTISTAIR)

用天正建筑CAD的“多跑楼梯”功能绘制，工程量中已包含休息平台，梯板厚度图形数据中没给出时，程序自动读取Stair2.txt数据文件计算;缺少楼梯数据部分自动读取Stair1.txt数据文件计算。

1-5. 平板(TCH_SLAB)

用天正建筑CAD的“平板”功能绘制，只能计算矩形楼板，板厚与形状不同时可分块绘制。绘图建模时用不同的颜色来区分不同的构件，程序也依据图元的颜色来识别计算各类构件的工程量。

条形基础垫层：黄色(2)，扣条形基础垫层：红色(1)，平板、楼板：随层，地下室楼板：青色(4)，无梁板：蓝色(5)，其他板：绿色(3)，雨蓬(装饰板)：白色(7)

1-6. 竖板(TCH_VERTSLAB)

用天正建筑CAD的“竖板”功能绘制，可计算矩形、半梯形，三角形竖板，绘图建模时用不同的颜色来区分不同的构件，程序也依据图元的颜色来识别计算各类构件的工程量。

桩承台、独立柱基础、筏板基础：随层，条形基础土方：黄色(2)，扣条形基础土方：红色(1)，构件造型：绿色(3)，二级以上基础：蓝色(5)

二、建筑图形可以计算：墙体工程量，内墙装饰、外墙装饰工程量，门窗工程量;楼梯、楼板、阳台装饰工程量，楼地面工程量，各类脚手架工程量，垂直运输费;各类建筑图元，如：坡度、散水、台阶，及各类装饰构件装饰工程量;屋面工程，隔热、防水工程量。

2. 建筑工程量

2-1. 墙体(TCH_WALL)

用墙体图元表示，可计算直形墙和弧形墙，定义框架填充墙体的高度时，(墙高-梁高)，墙体的计算长度是按绘墙体时的起点至终点之间的距离计算。

2-2. 柱(TCH_COLUMN)

Gcl可以计算矩形、圆形、异形柱。

2-3. 门窗(TCH_OPENING)

用天正建筑CAD的“门窗”功能绘制，自动计算门窗的工程量，如果要按使用材料分类计算门窗工程量时，用“门窗表统计”计算。

2-4. 阳台(TCH_BALCONY)

用天正建筑CAD的“阳台”功能绘制，可计算指定的阳台，其它阳台可用墙线绘制，阳台栏板并入墙体计算，阳台板面和板底装饰用“房间”功能处理;

2-5. 楼梯

2-5-1. 双跑楼梯(TCH_RECTSTAIR)

用天正建筑CAD的“双跑楼梯”功能绘制。

2-5-2. 直线梯段(TCH_LINESTAIR)

用天正建筑CAD的“双跑楼梯”功能绘制。

2-5-3. 圆弧梯段(TCH_ARCSTAIR)

用天正建筑CAD的“圆弧楼梯”功能绘制。

2-5-4. 双分平行楼梯(TCH_PARALLELSTAIR)

用天正建筑CAD的“双分平行楼梯”功能绘制。

2-5-5. 双分转角楼梯(TCH_CORNERSTAIR)

用天正建筑CAD的“双分转角楼梯”功能绘制。

2-5-6 双分三跑楼梯(TCH_DOUBLEMULSTAIR)

用天正建筑CAD的“双分三跑楼梯”功能绘制。

2-5-7. 交叉楼梯(TCH_SCISSORSSTAIR)

用天正建筑CAD的“交叉楼梯”功能绘制。

2-5-8. 剪刀楼梯(TCH_CROSSSTAIR)

用天正建筑CAD的“剪刀楼梯”功能绘制。

2-5-9. 矩形转角楼梯(TCH_RECTCORNERSTAIR)

用天正建筑CAD的“矩形转角楼梯”功能绘制。

2-5-10. 三角楼梯(TCH_TRIANGLESTAIR)

用天正建筑CAD的“三角楼梯”功能绘制。

2-5-11. 多跑楼梯(TCH_MULTISTAIR)

用天正建筑CAD的“多跑楼梯”功能绘制。

2-6. 房间(TCH_SPACE)

绘制好平面图后，用天正建筑CAD的“搜索房间”功能，自动计算各个开间的面积，利用“房间”功能来表示楼地面和顶棚的装饰，开间周长来表示踢脚线或墙裙的装饰。通过用天正建筑CAD的夹点编辑功能来编辑“房间”，把图中“房间”名称按图纸设计要求修改为以下的楼地屋面装饰名称，即可作粗略的分类统计。Gcl的“房间”楼地屋面装饰项目名称设定如下：

房间(默认，不修改时显示为“楼地屋面装饰”)

水坭砂浆，水磨石，斩假石，大理石，预制水磨石块，水泥花阶砖，陶瓷块料，玻璃块料，缸砖，马赛克，地毯，木地板，其他，卷材防水，涂膜防水，刚性防水，防腐工程，屋面保温，屋面隔热，天棚保温

2-7. 平板(TCH_SLAB)

用天正建筑CAD的“平板”功能绘制，只能计算矩形楼板，板厚不同与形状不同时可分块绘制;

2-8. 竖板(TCH_VERTSLAB)

用天正建筑CAD的“竖板”功能绘制，可计算矩形、半梯形，三角形竖板;

2-9. 台阶(TCH_STEP)

用天正建筑CAD的“台阶”功能绘制，可计算如(图-44)所示形状的台阶;

DXF名称: TCH_STEP

2-10. 坡道(TCH_ASCENT)

用天正建筑CAD的“坡道”功能绘制。

2-11. 散水(TCH_APRON)

用天正建筑CAD的“散水”功能绘制。

2-12. 综合钢脚手架、里脚手架(LWPOLYLINE)

用AutoCAD的PLINE命令绘制的闭合线或非闭合线。

综合脚手架、里脚手架数据文件补充说明：

“红(1)”：(综合脚手架按各层最外围边线计算，用PLINE命令勾画的闭合线)

“黄(2)”：(首层或其他层缩入层垂直面计算脚手架，用PLINE命令勾画的非闭合线)

“绿(3)”：(里脚手架按各层外围边线计算，用PLINE命令勾画的闭合线)

2-13. 屋面工程(TCH_DUALROOF)

用天正建筑CAD的“搜屋顶线”功能生成一条闭合线，再用“人字坡顶”功能绘制瓦面，把两个图元提取到的数据合并在一起作为数据文件。

用LIST命令提取“搜屋顶线”的原始数据如下(其实是用PLINE绘制的闭合线)：

绘图建模时用不同的颜色来区分不同的构件，程序也依据图元的颜色来识别计算各类构件的工程量。

瓦屋面：随层

型材屋面：黄色(2)

软件优势

《工程量图形自动计算》程序既可自动计算整栋建筑物的工程量，也可只计算指定楼层的某个分项工程量，工程量数据符合建筑工程量的计算规则的要求。使用Gcl来计算建筑工程量，无论从建模到计算，全过程高效快捷，易学易用。
