varicad2022 v32/612下载

varicad2022软件

varicad2022 作为非常多的人都在使用人用的一款专业强大的CAD制图工具，能够为用户提供非常完善的建模方案，通过这款软件用户可以轻松创建出所需的图像效果，支持2D制图和3D制图等操作，包含了许多常用的建模工具，可以用来处理不同类型的模型，能够应用在多种行业中，为设计师提供了许多非常方便。

varicad2022作为非常多的人都在使用人用的一款专业强大的CAD制图工具，能够为用户提供非常完善的建模方案，通过这款软件用户可以轻松创建出所需的图像效果，支持2D制图和3D制图等操作，包含了许多常用的建模工具，可以用来处理不同类型的模型，能够应用在多种行业中，为设计师提供了许多非常方便。

软件特色

1、碰撞测试（干扰）

3D建模的一项出色功能是组件干涉检查可以检查3D装配体之间是否存在碰撞（重叠体积）

2、计算方式

可以计算2D截面面积，表面积，体积，质量，重心和惯性矩机械零件的计算也包括在内-机械设计师每天使用的标准零件可以计算拉伸和压缩弹簧，预应力螺栓连接，销和平行键，带槽的轴，轴承，组合应力（弯曲和扭转）下的梁，正齿轮和锥齿轮的几何形状以及皮带驱动器

3、表面显影（板材弯曲）

还可以创建3D实体或钣金零件的已开发（未弯曲）表面展开表面的XY坐标可以保存到文本文件中以进行进一步处理您可以输入弯曲系数以自定义计算，以反映材料和技术

4、机械零件和符号库

包含标准机械零件（ANSI，DIN）库，例如螺栓，螺母，销，塞子，角点，垫片，轴承，滚动和绘制的形状以及液压，气动和电气符号

5、3D-2D导出

3D模型可以轻松转换为2D工程图，以生成常规的制图文档您可以通过在3D中定义视图来创建一个或多个选定实体的2D视图此外，您还可以导出指定的部分 VariCAD支持在3D更改后更新2D工程图

6、BOM和标题栏

提供了用于维护产品数据结构的工具零件的属性和标题栏的内容之间存在链接您可以从装配体创建物料清单（BOM），也可以使用诸如质量属性更改，信息排序等命令轻松地修改数据库每个零件都可以包含属性，例如名称，材料类型或供应商此类数据可用于物料申请，物料清单（BOM）创建，标题栏填充或其他目的

产品（BOM）的数据结构可以导出到其他系统或电子表格中掩膜用于BOM表自定义；您可以根据需要完全对其进行修改遮罩定义实体或装配体属性的用法，标题栏，从BOM表导出数据的方法等…

7、兼容性

可以与其他CAD系统交换文件您可以导出STEP（3D），STL（3D），IGES（3D），DWG（2D），DXF（2D）文件，并导入STEP（3D），DWG（2D），DXF（2D）可以单独或以批处理例程转换文件，从而一步转换多个文件

软件功能

1、用户界面和系统环境

VariCAD的图形用户界面（GUI）旨在实现快速，直观的3D / 2D定向。它经过精心定制和调整，以反映设计师的思维过程，从而可以用最少的步骤来捕获和传达想法。所有命令的创建都着眼于易用性。

您可以先创建3D模型，然后使用它自动创建工程图文件，也可以仅以2D绘制。 3D设计通常更;自然”，因为它紧密代表了实际的零件和装配体。 3D方法通常比2D制图更直观。以3D创建的模型可以轻松转换为常规2D文档。 提供了在更改3D模型后进行2D更新的工具。

2、3D建模

提供了基本3D形状（如盒子，圆柱体，圆锥体等）的库，可通过编辑其尺寸轻松地对其进行修改。也可以通过轮廓旋转，挤出或放样来创建实体。更复杂的工具包括两个轮廓之间的旋转混合，在圆形和矩形之间或不同轮廓之间的放样以及创建螺旋曲面。

可以添加或减去实体，从而形成代表真实机械零件的布尔树。布尔运算具有自动修整选项（所谓的选择性布尔运算）。还提供预定义的操作，例如钻孔，端面铣削或凹槽铣削。边缘可以倒圆或倒角。 提供了非常多的人都在使用实体转换或编辑的可能性。另外，您可以轻松地编辑布尔树-从3D中选择实体零件，或从列表显示结构中选择它们。

3、参数和几何约束

尽管您可以轻松地变换实体或其零件，但可以选择定义几何约束。定义后，约束条件使您可以将对象;粘贴”在定义的位置。更确切地说，您可以删除受约束对象的自由度。如果更改或变换了其他对象，则受约束的对象会自动更改其位置。例如，如果将凹槽约束到轴的末端，并且轴的长度发生了变化，则该凹槽与末端边缘之间的距离将保持恒定。可以在实体的元素之间，整个实体之间或在创建实体的2D轮廓内定义约束（例如，通过拉伸）。

每当输入用于实体创建的实体尺寸，约束中的距离或2D轮廓中的尺寸时，您都可以选择使用参数，甚至使用包含参数的数学表达式。更改参数值，可以更改实体的形状或位置。

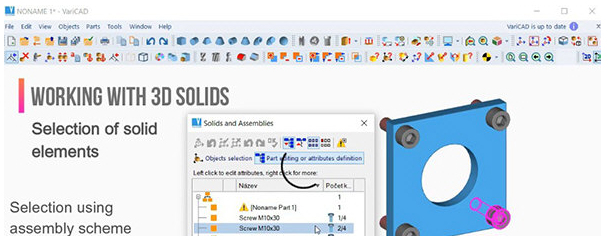

4、3D装配体和组

还提供了用于装配支持的工具。如果定义了零件和装配体之间的链接，则对零件文件所做的任何更改都会反映在装配体文件中，反之亦然。也可以定义实体的链接副本（所谓的相同实体）。在这种情况下，编辑一个对象会导致其所有相同副本的更新。还可以定义实体组，从而使多个对象的选择和可见性更改变得简单。

软件测评

软件能够帮助用户轻松创建出优秀的建模图像，不管是平面图形还是3D建模都能使用软件来制作，功能全面强大，支持将图形导出为文件，很适合用来设计机械工程产品。

上文就是小编为您带来的varicad2022了，更多精彩软件请多多关注非凡软件站。

下载帮助：点击varicad2022软件立即下载，解压后安装，一直点下一步，直到安装完成，再打开使用。
