HGCAD插件是为AutoCAD打造的非常多的人都在使用人用的一款插件，为化工设计提供了许多必要的功能，包括标准件图库、扩展命令，制图的时候先使用HGCAD的CSH命令初始化设置绘图环境，然后图框直接从HGCAD中调入，下面还说明了关于win7和win8用户的权限问题，有需要的话可以看看。

HGCAD插件是为AutoCAD打造的非常多的人都在使用人用的一款插件，为化工设计提供了许多必要的功能，包括标准件图库、扩展命令，制图的时候先使用HGCAD的CSH命令初始化设置绘图环境，然后图框直接从HGCAD中调入，下面还说明了关于win7和win8用户的权限问题，有需要的话可以看看。

软件特色

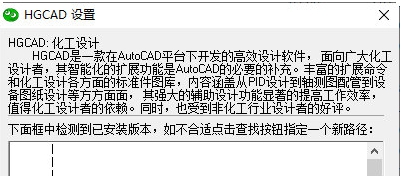

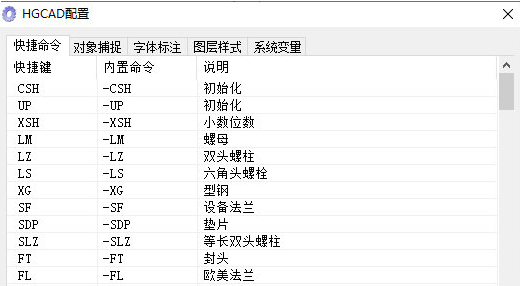

chap1.使用HGCAD开始画图前必须先初始化

HGCAD中的所有比例都是和dimscale值关联的，可以在CSH的过程中改变此值，这样与比例相关的字高，标注比例，线型比例，图框，标题栏，明细表，件号等，以及一些HGCAD中扩展画图功能（如PX，SZX等）都会以当前的比例自动改变。

总之在开始操作一个图框中的内容时先使用CSH命令改变一下比例，这样所涉及比例的元素都会与当前图框适配。

chap2.去掉标注背景

尺寸标注背景对标注文字的消隐起到很好的效果，但是在较老版本的AutoCAD中没有这个功能，只能在新版本中使用，是通过变量 DIMTFILL来控制的，消隐时其值为1，如果不消隐则为0。

HGCAD2.6 中默认是消隐的，如果不需要消隐可以在 Config⁄HGCADSetup.lsp 文件中将:

(if (getvar "DIMTFILL")(setvar "DIMTFILL" 1)) ;控制标注文字的背景(图形的背景色)

这行注释掉或删掉或把1改为0便可。

chap3. HGCAD工程制图(v1.0)

一、准备

1、设计软件：推荐AutoCAD2008＋HGCAD2.5或更高版本

2、制图前先使用HGCAD的CSH命令初始化设置绘图环境

二、图纸幅面

1、图框大小按制图标准执行，如果设计需要可以对原尺寸增宽25％，50％

2、图框直接从HGCAD中调入，包括图框、标题栏、明细表、数据表……

常见问题

1、window7,window8用户的权限问题:

解决方法1, cad图标上右键---->以管理员方式运行

解决方法2, cad图标上右键---->属性--->兼容性------>以管理员方式运行此程序勾上

2、弹出窗口无法屏蔽

(a).这个主要是由于安全,杀毒软件屏蔽了修改注册表功能,可以先关掉安全软件后使用看看,(如果再开启安全软件可能会有回弹,请自行在安全软件中找原因)

(b).权限问题(参考1中方法), 以管理员方式运行一次, 完成相关对话框上确认设置操作, 成功设置后便无弹窗
