superworks(电气CAD设计软件) v2028下载

superworks(电气CAD设计软件)软件

​superworks是款主要用于设计电气原理图图纸的专业CAD设计软件，内置丰富的PLC库、符号库、典型图库，帮助用户轻松绘图，快速进行元件信息属性标注，还提供了转换开关绘制、自动匹配逻辑端号、元件查询、线号查询等功能，让设计工作效率变得更。

superworks是款主要用于设计电气原理图图纸的专业CAD设计软件，内置丰富的PLC库、符号库、典型图库，帮助用户轻松绘图，快速进行元件信息属性标注，还提供了转换开关绘制、自动匹配逻辑端号、元件查询、线号查询等功能，让设计工作效率变得更。

软件功能

1、系统设置——轻而易举本地化

通过图形化的操作界面，轻松完成图纸设计前的基本设置工作，使图纸符合成套设备电器及继电保护厂家的实际需求。

2、 项目管理——以工程项目形式组织管理设计图纸

以树状结构分类存放图纸，清晰地勾勒出图纸的归属及关联关系；

项目下可导入子项目及文件，非常方便实现工程图纸借用套改及联合设计；

项目图纸可自动进行汇总生成图纸目录，便于归档；

可非常方便解决PK屏等大型成套设备的施工设计。

3、二次原理图设计——强大的编辑修改功能

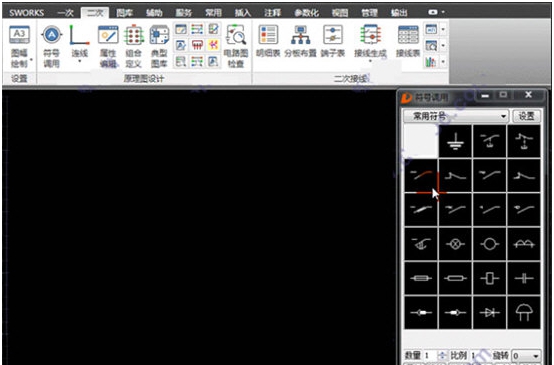

丰富的符号库、PLC库、典型图库，快速实现绘图及元件信息属性标注

使用围框定义、选择定义安装位置，非常方便多设备接线；

典型的链式画法，边选元件边连线，同时完成元件标号与线号的标注，一次画完一条相对完整的支路；

非常方便的多线绘制，可一次完成三相线、多条线及阶梯线的绘制；

通过选择线框类型来快速绘制回路线框，调用插入电气符号后连线自动断开，删除符号后连线自动闭合；

连线可一笔串接多个元件，并在连线过程中动态显示连线效果；框选连线可对所选范围内有规则排列的符号自动连线，支持穿越多端元件，并可选择加封闭边界线；

非常方便的转换开关绘制；

二次元件属性编辑，可自动匹配逻辑端号，并实时报警；

全新支持装置端子、继保端子及光隔端子的标注格式；

元件标号支持省略标注：如“1D1~5”、“1n1~5”；

通过“代表标号定义”，相同原理的装置只需绘制一套电路原理图，便可生成多个装置的接线图；

黑盒子元件处理 可以以围框形式，把一组相关的多端或单端电气符号定义成一个组合元件，使得对PLC等智能控制单元的处理极为非常方便；

4、 智能查图及链接——全局查图、改图及快速定位

元件查询 可迅速从庞大的项目图纸中搜索出所有已定义及未定义元件的所有信息：元件的明细信息、在项目中所使用到的逻辑支路及其所在图纸。双击可迅速放大并锁定元件支路所在位置；通过在界面上的一次性修改，系统自动完成项目中所有关联支路的信息联动修改；

可对元件内部逻辑支路接线次序进行调整，以达到接线要求；

线号查询 可迅速从庞大的项目图纸中搜索出所有已定义及未定义的线和线号，以及该线号下所连接的所有元件。双击可迅速放大并锁定线条所在位置；通过在界面上的一次性修改，系统自动完成所有相关信息的联动修改！

新版特色

1、图库后台自动更新：

客户端软件启动时，通过启动线程进行元件库后台同步更新，不影响启动速度；

实时检测服务器端库更新，及时提醒客户端选择性更新

2、完善方案，支持多人修改图库、数据库；

3、增加图章模拟布置：针对元件无接线图章情况，系统自动根据原理图中的逻辑支路，可对元件直接进行布置、接线，一气呵成；之后可对模拟建立的图章编辑修改、细化入库；

4、元件布置支持元件序号修改；

5、增加元件标号导出功能；

6、接线图章建库，优化建库方式，建库、改库更非常方便：

接线图中已布置的图章支持双击修改，快速更新、入库；

图章端号修改支持显示文字的直接修改；

新增“CAD端号批定义”功能，可对CAD绘制的图章进行快速端号拾取、修改；

新增“逻辑关系调用、逻辑支路关系添加”功能，便于快速添加逻辑关系。

7、图纸批打印：自动识别图幅尺寸，如果打印机可放置不同纸张类型，系统会自动识别根据图纸尺寸选择相应的纸张类型；

8、增加接线图识别模块：对CAD接线图进行识别定义后，可直接生成接线表；

新增服务

1、增加元件库在线选型

支持天下元件在线参数化选型：

支持企业物料库云端选型

注：9、0用户只能选，不能维护；供应链用户可通过SuperBOM来维护；

2、补丁在线更新

3、云服务

9、0为供应链客户端，云服务实现部门之间bom数据打通、云端共享。

主要功能包括：

1）根据分派任务，云端获取项目（获取项目结构及屏柜bom），开始设计；

2）根据获取的项目结构及屏柜bom，自动生成一次系统图；

3）一二次设计时，可从本地数据库、天下库、云端项目库（可从云端本项目或其它项目选取），进行元件选型；

4）设计完成后，可进行项目的bom提交；

5）设计重新修改，可进行云端项目bom比对，云端bom二次提交；提交时屏柜下的一二次bom信息以新提交的为准；

6）单张图纸云端提交

① 单张一次图的bom提交：可对云端已有项目进行一次bom提交，原二次bom信息保留；也可提交后创建一个新的项目；

② 单张二次图的bom提交：选择云端已有项目进行二次bom提交（原一次bom信息保留）；

配置需求

1、硬件环境：

1）CPU：Intel Pentium 4 或 AMD Athlon 双核以上；

2）内存：2G以上；

3）所需硬盘空间：3、0 GB以上；

4）显示器：1024X768 真彩色视频显示器（推荐使用1400X900或更高）；

5）CD-ROM驱动器（仅使用于初始安装）；

6）网络适配卡（安装网络版的设备必须配置）。

7）广泛支持各外设产品，常见的打印机、绘图仪产品基本都可与之相匹配，如HP系列、Canon系列、Epson系列等。

2、软件环境：

1）操作系统：WindowsXP/Windows2003/Windows7/Windows8、1；

2）软件平台：AutoCAD 2010/ AutoCAD 2011/ AutoCAD 2012。

说明

1、首先不论你是哪个角色请先将CommonFiles中的Support、SYMB1LIB、SYMB2LIB、profiles文件夹都拷贝到您的8、0安装目录下覆盖原来的文件夹。

2、如果您使用的是8、0单机版请继续将Personal文件夹中的support文件夹拷贝到您的8、0安装目录下覆盖原来的文件夹就ok。

3、如果您使用的是8、0服务器端请继续将Server文件夹中的support文件夹拷贝到您的8、0安装目录下覆盖原来的文件夹就ok。

4、如果您使用的是8、0超级客户端请继续将SClient文件夹中的support文件夹拷贝到您的8、0安装目录下覆盖原来的文件夹就ok。

5、如果您使用的是8、0普通客户端请继续将CClient文件夹中的support文件夹拷贝到您的8、0安装目录下覆盖原来的文件夹就ok。

切记打补丁时一定按照自己使用的角色来打补丁。

软件测评

为用户们提供专业的电气CAD设计服务

支持设计系统图、电气原理图等专业图纸

功能专业、丰富，有效提高设计师工作效率
