autocad2021天正插件 v7.8下载

autocad2021天正插件软件

安装上这款autocad2021天正绘图辅助插件之后，你就可以完美的打开天正系列的CAD软件了，包括天正电气、天正建筑等，具体的使用方法小编已经在下文详细说明了，插件直接安装到C盘中，然后按照教程一步步操作就可以顺利使用啦，需要的话就来下载吧~

安装上这款autocad2021天正绘图辅助插件之后，你就可以完美的打开天正系列的CAD软件了，包括天正电气、天正建筑等，具体的使用方法小编已经在下文详细说明了，插件直接安装到C盘中，然后按照教程一步步操作就可以顺利使用啦，需要的话就来下载吧~

使用方法

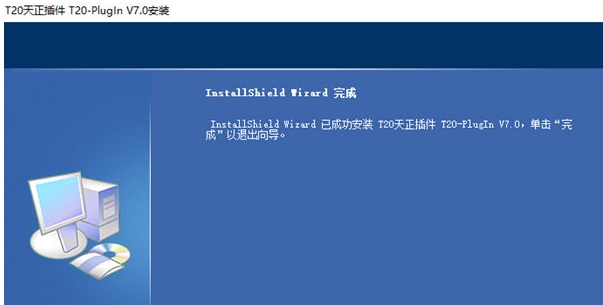

1、说明：打开安装包，直接安装，不要改变安装路径，直接安装到C盘。因为cad一般也是安装到C盘的。

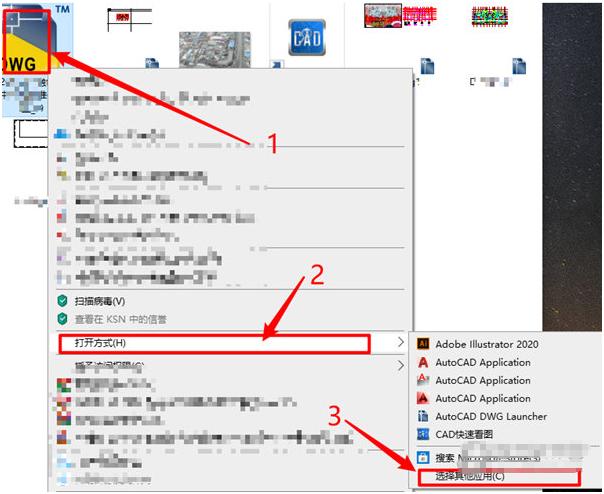

2、打开图纸：图纸图标上，鼠标右键，点击打开方式，点击选择其他应用。

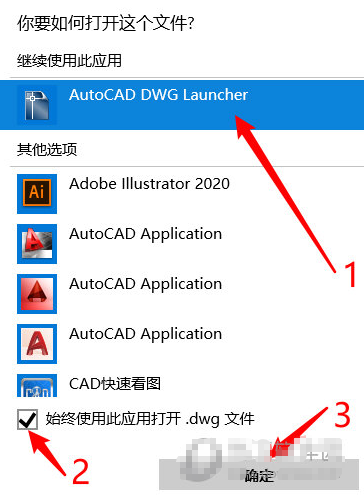

然后选择AutoCAD DWG Launcher这个，选择始终使用此应用打开，然后点击确定。

3、软件使用范围：

适用操作系统： Windows 7 32/64位、Windows 10 64位

适配CAD：32位AutoCAD2010~2016、2018、2019；64位AutoCAD2010~2020图形平台。

4、插件命令：

TExplode（分解对象）

TSaveAs（整图导出）

TBATSAVE（批量导出）

5、无法编辑和分解的原因：

有些CAD是天正画过的块，分解时会提示‘无法分解 TCH_PROTECT_ENTITY’。

解决办法：首先在命令行输入‘recover’打开不能分解的CAD图，

打开“工具”的“块编辑器”就可看到类似“TCH_PR”的块，

那就是TCH_PROTECT_ENTITY锁住的东西，

打开此块，复制出来(复制到新建的dwg里)即可。

需要注意的是必须用“recover(修复)”命令打开文件，

要是用天正直接打开，在“块编辑器”中是找不到类似“TCH_PR”的块的。

软件功能

组件库：创建或打开组件库，编辑组件库的内容，并插入组件对象

组件存储：您可以在不打开组件库的情况下将组件添加到组件库

幻灯片管理：图库中的幻灯片库管理，您可以从幻灯片中提取图形

参考作物：作物外部参考

任意屏蔽：指定多边形区域以创建区域屏蔽对象

矩形遮罩：将可用于用外部矩形覆盖背景的功能添加到块中

精确遮罩：将可以精确遮挡背景的功能添加到块中

木纹填充：填充木材的水平和垂直纹理。断面图案

软件特色

1、高效的可折叠菜单系统可以减少鼠标单击的次数和查找命令的时间。新设计的颜色图标使设计师赏心悦目；

2、先进的用户交互界面包括对注释对象（包括表格，注释，文本等）的就地编辑以及将在多个平台上实现的对象定位的动态输入；

3、高效的对象选择预览技术，使光标越过对象时可以高亮显示对象，单击鼠标右键即可选择相关的快捷菜单，而无需提前选择对象；

4、支持将一组工程平面图保存在DWG中，可以将其与其他独立的图DWG文件组合以生成剖面和3D建筑模型；
