Scan2CAD 可以帮助用户将光栅图像转化为矢量图的效果，因为CAD软件中都需要用矢量图进行编辑，通过这款软件用户就能轻松获得所需的矢量图，直接导入到CAD软件中进行后续操作，操作界面简洁直观，拥有不同的转换模式，用户可以根据需求进行选择，支持几十种文件类型。

Scan2CAD 可以帮助用户将光栅图像转化为矢量图的效果，因为CAD软件中都需要用矢量图进行编辑，通过这款软件用户就能轻松获得所需的矢量图，直接导入到CAD软件中进行后续操作，操作界面简洁直观，拥有不同的转换模式，用户可以根据需求进行选择，支持几十种文件类型。

软件特色

1、在设计中编辑文字，使用Scan2CAD的编辑工具直接在设计中编辑文本。

2、支持30多种文件类型。Scan2CAD支持几乎所有栅格和矢量文件类型的转换。

3、光栅和矢量编辑，使用该软件，您可以灵活地在同一应用程序中编辑栅格和矢量设计。

4、自动文本转换，Scan2CAD的光学字符识别（OCR）可自动将设计中的文本转换为可编辑的矢量文本。

5、转换设计，自动将您的设计转换为完全可编辑的矢量CAD格式。 与所有流行的CAD / CAM应用程序兼容。

6、强大的工具套件，使用Scan2CAD的“绘图和编辑”工具编辑设计。 每个工具的设计都是为了确保绝对精度。

7、在设计中转换文本（OCR），Scan2CAD的光学字符识别（OCR）可自动将设计中的文本转换为可编辑的矢量文本。

8、物体识别，Scan2CAD可以识别将其转换为矢量元素的对象。 弧变成矢量弧，虚线变成矢量虚线。 支持超过20种向量类型。

9、在任何CAD / CAM软件中均可打开，将任何流行的文件类型（例如图像和PDF）转换为行业标准文件类型，例如DXF和DWG。

10、绘制，编辑和变换，使用Scan2CAD的光栅，矢量绘图和编辑工具套件，您可以完全控制设计。 每个工具都旨在实现精确的编辑。

11、清理设计以进行转换（光栅效果），大多数栅格图像在转换之前需要进行一定程度的清洁或清理。 Scan2CAD提供了一系列强大的光栅效果，只需单击几下即可清洁您的设计。

软件功能

一、转换设计

自动将您的设计转换为完全可编辑的矢量CAD格式。与所有流行的CAD / CAM应用程序兼容。

1、100％准确度

以100％的精度转换为原始设计；以像素为单位，以矢量为单位，以毫米为单位。

2、精密控制

通过高精度转换设置完全控制。编辑所需的任何变量，或使用Scan2CAD的预设快速转换设计。

3、30多种支持的文件类型

放心，您的设计兼容所有流行的应用程序。查看支持的文件类型的完整列表

二、物体识别

Scan2CAD可以识别将其转换为矢量元素的对象。弧变成矢量弧，虚线变成矢量虚线。支持超过20种向量类型。

三、在设计中转换文本（OCR）

Scan2CAD的光学字符识别（OCR）可自动将设计中的文本转换为可编辑的矢量文本。

四、清理设计以进行转换（光栅效果）

大多数栅格图像在转换之前需要进行一定程度的清洁或清理。Scan2CAD提供了一系列强大的光栅效果，只需单击几下即可清洁您的设计。

五、绘制，编辑和变换

使用Scan2CAD的光栅，矢量绘图和编辑工具套件，您可以完全控制设计。每个工具都旨在实现精确的编辑。

六、批量转换和自动化

1、批量转换

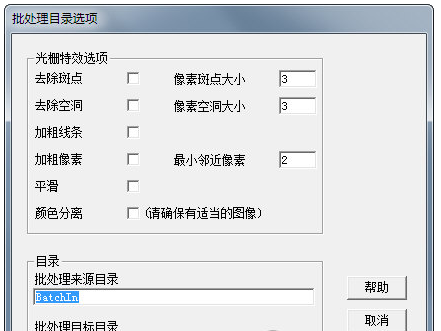

使用Scan2CAD强大的批量转换功能，只需单击几下即可转换成千上万的设计。批处理转换（还支持简单的图像处理）将转换目录中的所有文件。

2、自动化

对于那些希望自动化任务的人，Scan2CAD允许您使用自定义脚本完全控制和自动化任何过程。

七、灵活的许可选项

通过2个灵活的许可证选项（标准和浮动网络），您可以以适合您业务的方式为Scan2CAD授予许可证。

八、专为高性能而设计

Scan2CAD在设计时考虑了速度和性能。借助Scan2CAD的多进程体系结构，即使最复杂的进程也将以最佳速度运行。

使用说明

一、如何转换无文字的光栅图像

如果图形中不包含任何文本，或者该文本的质量太差而无法使用OCR将其矢量化，请使用此方法。

当您加载包含两种以上颜色的图像时，将出现“警告：彩色图像”对话框。这些说明假定您尚未关闭对话框。如果有的话，可以通过选择“文件”菜单>“栅格”>“选项”>“彩色显示警告”来重新激活它。

1、单击以加载现有的光栅图像或使用文件菜单>获取来扫描图形。

2、可能会出现警告：彩色图像对话框。如果是这样：

a）选择第二个选项。

b）单击确定。您将进入Scan2CAD的“简单阈值”对话框。

c）将滑块移动到图像上的线条尽可能实线且背景尽可能干净的位置。

d）单击确定。

3、浏览栅格质量检查表。

矢量化效果差的最常见原因是质量差的光栅图像。

即使您认为栅格图像完美，也必须通过栅格质量检查表。

全屏查看时，图像可能看起来不错，但是放大并正确显示后，您可能会发现它不如您想像的好。

如果栅格图像的质量足以进行矢量化：

4、可选，但建议使用：单击以平滑栅格线。

5、单击以确保栅格图像完全缩小。

6、转到类型菜单。这包含矢量化设置。

选择最能描述光栅图像的设置-建筑，电气，机械，CNC轮廓，站点计划或轮廓图。

如果光栅图像是要轮廓的实心形状，请选择“轮廓”。

7、单击以矢量化光栅图像。任何文本都将转换为短行。

8、可选：通过按键盘上的V来仅查看向量，B一起查看向量和栅格图像，Shift + F淡化栅格图像，C来按颜色或类型和G切换查看向量，从而查看向量。在矢量末端切换Grab点的显示。

9、转到文件菜单>矢量>另存为，将矢量另存为DXF文件。

二、如何用文本转换光栅图像

如果您的图形包含清晰，清晰的文字字符，请使用此方法。

当您加载包含两种以上颜色的图像时，将出现“警告：彩色图像”对话框。这些说明假定您尚未关闭对话框。如果有的话，可以通过选择“文件”菜单>“栅格”>“选项”>“彩色显示警告”来重新激活它。

1、单击以加载现有的光栅图像或使用“文件”菜单>“ 获取”扫描图形。

2、警告：彩色图像对话框可能会出现。如果是这样：

a）选择第二个选项。

b）单击确定。您将进入Scan2CAD的“ 简单阈值”对话框。

C）将滑块移动到图像上的线条尽可能实线且背景尽可能干净的位置。

d）单击确定。

3、通过栅格质量检查表。

矢量化效果差的最常见原因是质量差的光栅图像。

即使您认为栅格图像是完美的，也必须通过栅格质量检查表。

全屏查看时，图像可能看起来不错，但是放大并正确显示后，您可能会发现它不如您想像的好。

如果栅格图像的质量足以进行矢量化：

4、通过栅格文本质量检查表。

Scan2CAD的OCR文本识别将仅在满足以下条件的情况下识别光栅文本：

栅格文本易于阅读。

光栅文本字符不会相互接触。

栅格文本字符不会接触其他图形元素。

栅格文本字符的方向不同。

光栅文本字符使用Scan2CAD可以识别的字体。

使用栅格文本质量检查表以确保您的文本符合这些条件。

如果栅格文本满足以下条件：

5、可选，但建议使用：单击以平滑栅格线。

6、转到类型菜单。这包含矢量化设置。

选择最能描述光栅图像的设置-建筑，电气，机械，CNC轮廓，站点计划或轮廓图。

7、告诉Scan2CAD期望的文本大小：

a）转到OCR菜单> 字符大小。

b）将光标放在图像上，并按M键几次，以放大图像上的最大字符，直到可以清楚看到该字符为止。您也可以通过向前滚动鼠标滚轮来放大。

C）单击字符的黑色部分。它被封闭在一个盒子里。

d）单击以缩小。

8、通过单击来矢量化光栅图像。

9、可选：通过按键盘上的V来查看矢量，仅查看矢量，B一起查看矢量和栅格图像，Shift + F 淡化光栅图像，C 按下颜色或类型切换查看矢量，按 G切换在抓斗的显示点在载体端部。

10、转到“文件”菜单>“矢量”>“ 另存为”，将矢量另存为DXF文件。
