​abb plc ps501编程软件采用了可控制的编程方式打造，能够为用户提供强大的PLC编程功能，很适合从事PLC开发的朋友们使用，用户通过软件能够提升自己的编程效率，快速控制智能化的产品，功能全面强大，可以满足用户的不同需求，PLC编程的培训机构和学校都可以用软件来操作。

abb plc ps501编程软件采用了可控制的编程方式打造，能够为用户提供强大的PLC编程功能，很适合从事PLC开发的朋友们使用，用户通过软件能够提升自己的编程效率，快速控制智能化的产品，功能全面强大，可以满足用户的不同需求，PLC编程的培训机构和学校都可以用软件来操作。

软件功能

ac500系统的主要模块 :

三种不同级别的cpu（pm571、pm581/582和 pm590/591）

多种现场总线的通讯模块（profibus dp、canopen、devicenet和 ethernet）

本地扩展 : 在 cpu本地最多可扩展7 个 i/o模块。

在以下两个条件都满足的情况下，最多10个 i/o模块可以连接到cpu的 i/o总线上 :

ps501的版本为v1.2

cpu的固件版本为v1.2以上 分布式扩展 : 采用dc505 fbp总线接口模块（profibus dp、canopen、 devicenet、modbus rtu），分站中可最多扩展7 个 i/o模块（最多4 个模拟量模块）。

cpu（包括通讯模块）和i/o模块要分别安装在cpu底板和i/o底板上，这些底板支持 din导轨安装和螺钉安装。

通讯

使用轮询技术，即主站发送请求给从站，然后接收响应。com1串口的cs31总线工作模 式在编程软件中设定。

拓扑结构

多点连线，rs485，无分支线路。系统由一个主站和最多31个从站组成。电缆最大长度500 m， 使用中继最大长度2 km。从站主要是集成cs31 总线接口的分布式io 模块。

数据传输

传输速率187.5 kb/s。每个报文附加8位 crc。报文允许输入输出数据的读和写。

传输介质

通常为带终端电阻的双绞线。其它传输介质：通过转换器的光纤（玻璃光纤最大长度3 km， 塑料光纤最大长度100 m），直接连线，滑环（最大长度50 m）和数据光电池。

诊断

便于快速解决问题的详细诊断信息，可在cpu的液晶屏上显示或用编程软件通过在线方式查询。

软件优势

ac500

我们强大的旗舰plc具有广泛的性能，通讯和i /工业应用o功能的。对于复杂的高速机械和网络解决方案的理想选择。

ac500-eco

这种紧凑型plc提供了现代化的控制系统，灵活和经济的配置。对于较小的应用的理想选择。

ac500-s

这个安全plc（sil3，pl e）是专为参与工厂或机械自动化领域安全应用。理想的选择，实施和管理复杂的安全解决方案。

ac500-xc

的ac500平台，扩展工作温度，抗振动和有害气体的极端条件plc变种，用在高海拔和潮湿的条件。

使用教程

ac500系统模块的排列顺序从左往右依次为通讯模块，cpu，i/o模块

在以下两个条件都满足的情况下，最多10个 i/o模块可以连接到cpu的 i/o总线上 :

ps501的版本为v1.2

cpu的固件版本为v1.2以上 cpus 有三个级别的cpu可供选择 :

pm571（64 kb程序内存，2 个 rs232/485接口- 用于编程，modbus/cs31 （com1）通讯，1 个 fbp接口）

pm581或 pm582（256 kb或 512 kb程序内存，2 个 rs232/485接口- 用于编 程， modbus/cs31（com1）通讯，1个fbp接口）

pm590或pm591（2 m或4 m程序内存， 2个rs232/485接口-用于编程，modbus/ cs31（com1）通讯，1 个 fbp接口）

所有的cpu均可集成ethernet（tcp/ip）接口

通讯模块

可与标准现场总线系统连接和接入现有的网络

以太网通讯模块支持的协议包括 tcp/ip、udp/ip和 modbus tcp

多种现场总线通讯模块包括- profibus dp、devicenet和 canopen

一个cpu可最多添加4 块通讯模块（它们之间可以任意组合）

cpu底板

底板上有一个cpu插槽和通讯模块插槽，可插入1块，2块或4块通讯模块（对应着3种 不同型号的底板）

i/o模块

有多种开关量和模拟量模块，可容易地插在i/o模块底板上- 在cpu本地扩展（最多10 个 i/o）或通过fbp接口模块进行分布式扩展（最多可扩展7 个 i/o，其中最多4 个模拟 量模块）。i/o模块的通道可进行配置，应用灵活。

i/o模块底板

可满足开关量和模拟量模块的多种接法，1、2和3线制。可在没有i/o模块的情况下预接 线，可接24 v dc和 230 v ac两种负载，弹簧端子和螺钉端子可选。

fbp接口模块

有集成的i/o和一个与现场总线类型无关的fbp插孔，可连接不同的fbp插头。并可扩 展分布式i/o最多7 个 i/o模块。

sd存储卡

sd存储卡用途 : 备份用户数据、存储用户程序、存储工程源代码以及cpu的硬件更新。

安装教程

1、下载解压文件，找到start_menu.exe双击安装

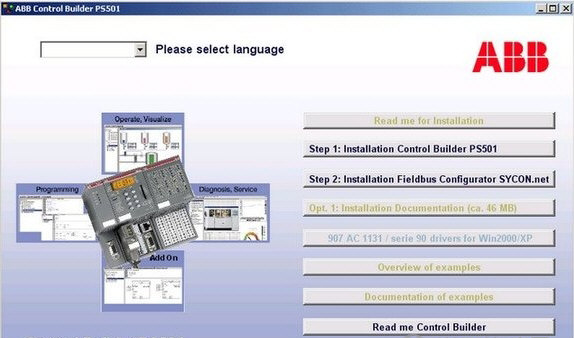

2、进入安装界面，如图所示，可以选择标准安装，专家工具和驱动器、链接信息

3、可以看到非常多的人都在使用服务信息，codesys服务工具、ip配置工具、网关驱动器、电缆驱动器

4、点击codesys服务工具可以查看codesysv2.3版本的信息、sycon.net现场总线配置
