Timing画板 v1.03下载

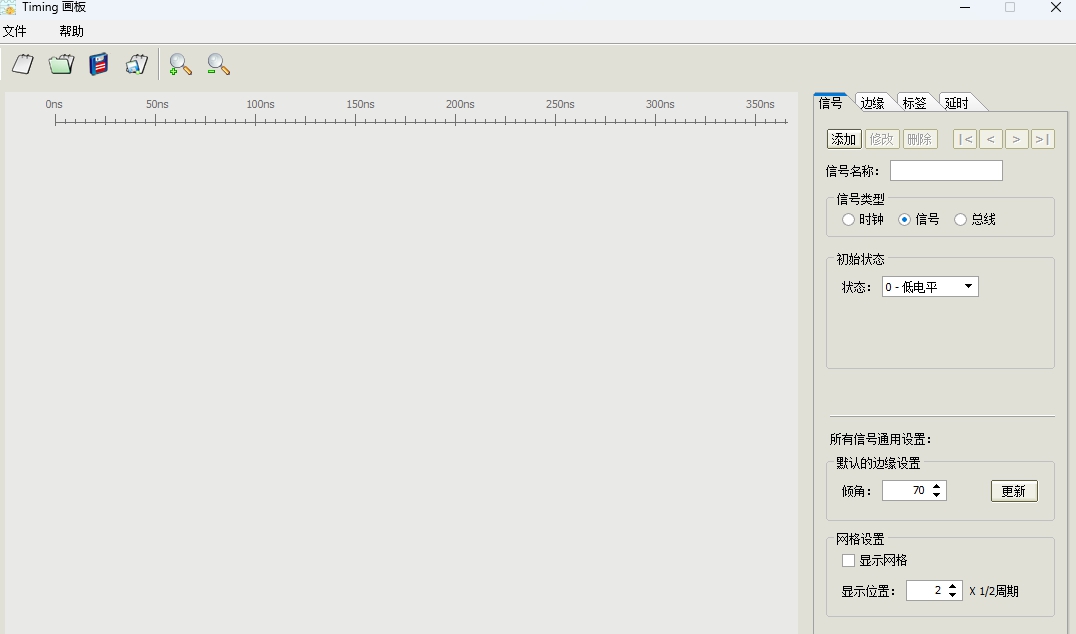

Timing画板软件

Timing画板专门用于绘制电路时序图，它具有强大的绘制功能和丰富的时序图元素库，能够满足用户对于电路时序图绘制的各种需求，软件支持多种时序图元素的绘制，如信号线、节点、延迟等，并提供了丰富的样式和属性设置，非常方便用户自定义时序图的外观和样式，还有不同的符号。

Timing画板专门用于绘制电路时序图，它具有强大的绘制功能和丰富的时序图元素库，能够满足用户对于电路时序图绘制的各种需求，软件支持多种时序图元素的绘制，如信号线、节点、延迟等，并提供了丰富的样式和属性设置，非常方便用户自定义时序图的外观和样式，还有不同的符号。

软件功能

通过标签可以在绘图区域添加文字注释。

选择标签

可以通过两种方式来选择标签。

（一）直接在绘图区内鼠标左键点击标签所在区域来实现标签的选择。

（二）通过控制面板内的标签选择按钮来信号选择。

修改边缘

普通信号和总线信号的边缘是可以修改的。在修改边缘前首先保证有一个边缘处于选中状态。

时序图输出

将当前绘制的内容以图片的形式保存出来。可以通过菜单（文件/导出图像）或者工具栏中的导

出图像按钮保存的图片为 *.bmp 格式。

修改延时

选定一个延时，在控制面板内重新设置它的属性，然后点击修改按钮及完成延时属性的修改。

由于延时是和边缘相关联的，所以当移动延时的起始，结束边缘时，延时也会自动的相应变化。

软件特色

修改信号

修改当前选中的信号的类型以及属性。点击控制面板内的信号编辑按钮来实现。进行该操作时，原有的与该信号相关的一些设置将会被删除，比如该信号上的边缘，与该信号上相关的延时等。

通过工具栏内的放大，缩小按钮可以实现信号的放大与缩小

对于时钟类型信号，新增边缘是在信号末端按照信号频率添加边缘。

对于一般的信号，在添加边缘的时候边缘的属性可以设定。如果设定的边缘时间位置小于最后一个边缘的时间，则设定的时间无效，新加的边缘将会自动的加到信号的末端。对于总线信号，同一般的信号一样。

软件测评

软件具备自动布局和优化功能，可以根据电路逻辑关系自动调整元件符号的位置和连接关系，使时序图更加清晰和易于理解，帮助用户快速、准确地绘制电路时序图，提高电路设计和分析的效率。

看了这么多，你下载了Timing画板吗？想要下载最新软件就来非凡软件站好玩的游戏、简单易懂的软件教程、令人耳目一新的游戏玩法这里统统都有，更多精彩不容错过！

下载帮助：点击Timing画板软件立即下载，解压后安装，一直点下一步，直到安装完成，再打开使用。
