protel 99se v姹夊寲v1.0下载

protel 99se软件

protel 99se广泛应用于电子设计领域，是非常多的人都在使用人用的一款功能强大的电路板设计软件，它提供了完整的电路板设计解决方案，包括原理图设计、电路仿真、PCB布局和布线等功能，具有直观的用户界面和丰富的设计工具，使得用户能够快速创建和编辑复杂的电路原理图和PCB设计，让设计更高效。

protel 99se广泛应用于电子设计领域，是非常多的人都在使用人用的一款功能强大的电路板设计软件，它提供了完整的电路板设计解决方案，包括原理图设计、电路仿真、PCB布局和布线等功能，具有直观的用户界面和丰富的设计工具，使得用户能够快速创建和编辑复杂的电路原理图和PCB设计，让设计更高效。

软件功能

1、Protel99se多图纸设计一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2、Protel99se原理图连线设计确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

软件特色

1、检查原理图电性能可靠性打开LCDController.ddb设计数据库，点取LCDController文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

2、同步设计在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

3、原理图仿真Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

常见问题

Protel99se中常见的ERC错误

1、Multiplenetnamesonnet:检测“同一网络命名多个网络名称”的错误

2、Unconnectednetlabels:“未实际连接的网络标号”的警告性检查

3、Unconnectedpowerobjects:“未实际连接的电源图件”的警告性检查

4、Duplicatesheetmnmbets:检测“电路图编号重号”

解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheetNO.里面填好标号，不要重复了。

5、Duplicatecomponentdesignator:“元件编号重号”

6、buslabelformaterrors:“总线标号格式错误”

7、Floatinginputpins:“输入引脚浮接”

8、Suppresswarnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告”

9、Createreportfile:“执行完测试后程序是否自动将测试结果存在报告文件中”

10、Adderrormarkers:是否会自动在错误位置放置错误符号

以上就是非凡软件站小编今日为大家带来的protel 99se，更多软件下载尽在非凡软件站。

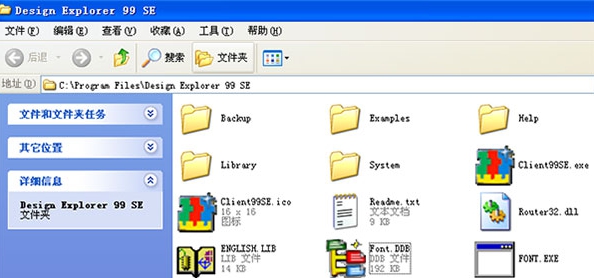

下载帮助：点击protel 99se软件立即下载，解压后安装，一直点下一步，直到安装完成，再打开使用。
